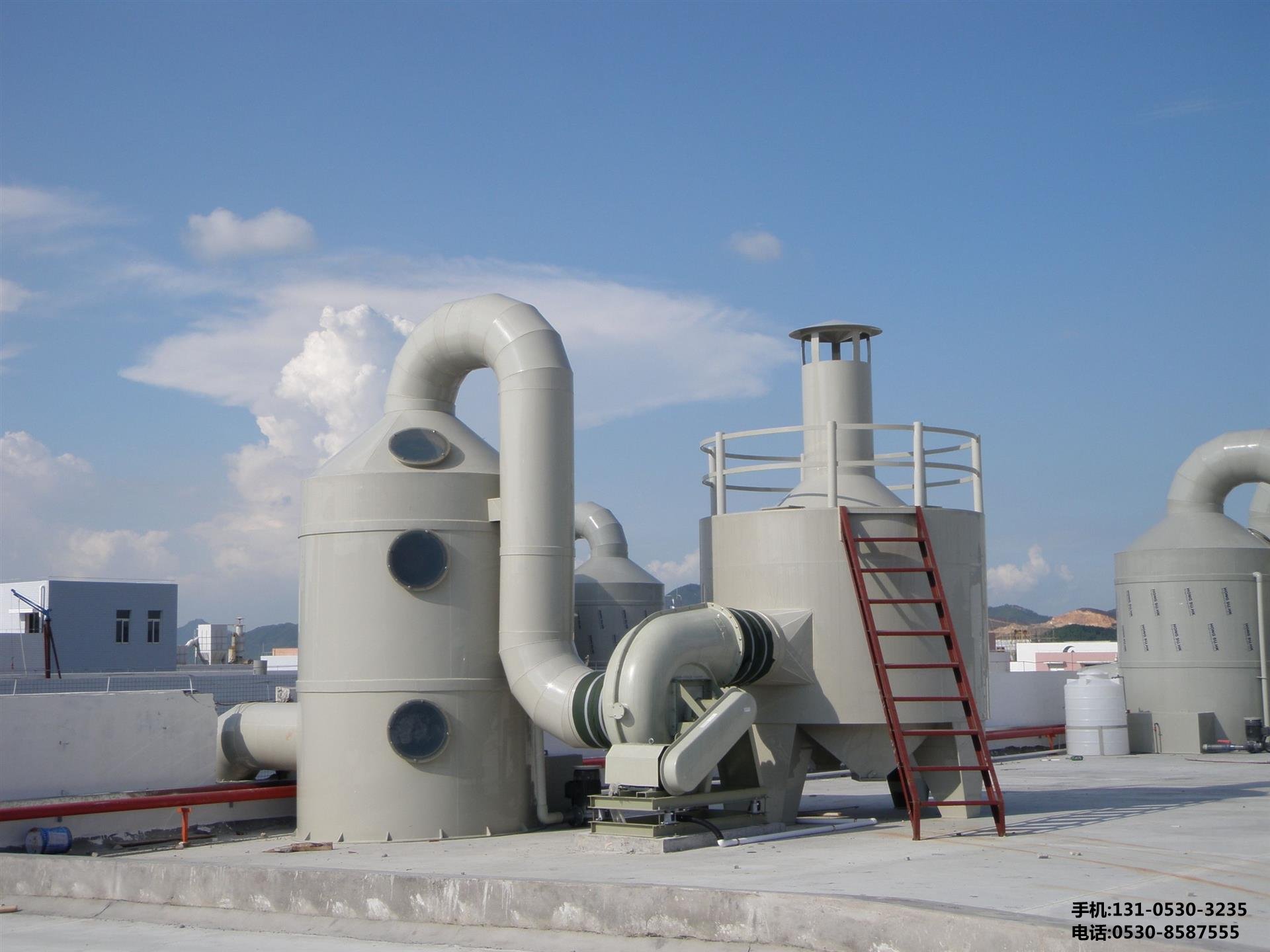

酸雾净化塔结构组成介绍
酸雾净化塔是一种用于处理酸碱性废气的设备，其结构组成主要包括以下几个部分：
1. 塔体
材质与形状：常见的有PP（聚丙烯）材质、玻璃钢材质等。PP材质的酸雾净化塔耐腐蚀性强、重量轻、强度高、耐高温，且加工方便；玻璃钢材质则具有******的机械性能和耐腐蚀性能。塔体形状一般为圆形或方形，以圆形居多，因为圆形结构在承受压力时具有更***的稳定性。
功能：作为整个设备的支撑结构，为气体的流动和处理提供空间。
2. 进风段
位置：通常位于塔体的底部或侧面。
作用：负责将需要处理的酸雾气体引入净化塔内，一般配有导流板或均风板等装置，使气体能够均匀地分布在塔体内，避免产生气流短路或偏流现象，保证气体与吸收液充分接触。
3. 喷淋系统
喷头：是喷淋系统的核心部件，根据不同的设计和需求，喷头的类型和布置方式也有所不同。常见的喷头类型有螺旋喷头、空心锥形喷头、实心锥形喷头等，它们能够将吸收液均匀地喷洒成雾状，增加吸收液与气体的接触面积和接触时间，从而提高净化效率。
管道与水泵：喷淋管道将吸收液输送到喷头，而水泵则为吸收液的循环提供动力，确保吸收液能够不断地喷洒到塔体内。一些酸雾净化塔还配备了循环水箱，用于存储和调节吸收液的流量和温度。
4. 填料层
位置：位于喷淋系统上方。
填料种类：有多种填料可供选择，如多面空心球、拉西环、鲍尔环、阶梯环、塑料球等。这些填料具有较***的比表面积和空隙率，能够为气体和液体提供******的接触界面，促进气液两相之间的物质传递和化学反应。
作用：进一步增加气体与吸收液的接触时间和接触面积，提高废气的处理效果。当气体通过填料层时，会在填料表面形成一层液膜，气体中的酸性物质与液膜中的碱性物质发生中和反应，从而达到净化的目的。
5. 除雾装置
位置：一般安装在塔体的***部或靠近***部的位置。
工作原理：经过填料层处理后的气体中可能仍含有一些微小的液滴，除雾装置的作用就是将这些液滴去除，防止其随气体排出造成二次污染。常见的除雾装置有折流板除雾器、丝网除雾器、旋流板除雾器等，它们利用惯性碰撞、拦截、吸附等原理，将气体中的液滴分离出来，使排放的气体更加清洁。
6. 出风段
位置：位于塔体的***部。
作用：将经过净化处理后的达标气体排出塔外，排入***气中。
7. 其他辅助部件
储液箱：用于储存吸收液，可设计为单***的容器，也可与塔体集成在一起。储液箱上通常配备有液位计、加药口、溢流口等附件，方便对吸收液进行管理和补充。
检修爬梯和平台：便于操作人员对设备进行日常维护、检修和填料更换等工作。
透明压克力板：可用于制作视窗，以便观察塔内的运行情况。
综上所述，酸雾净化塔通过其精心设计的结构组件协同工作，实现了对酸碱性废气的有效净化。从进风段的均匀布气，到喷淋系统的高效液气接触，再到填料层的深度净化，以及除雾装置的精细分离，每一个环节都至关重要。辅以储液箱、检修设施及观察视窗等辅助部件，确保了设备的稳定运行与便捷维护，共同构成了这一环保设备完整的净化流程。
