酸雾净化塔焊接尺寸要求详解
本文详细阐述了酸雾净化塔在焊接过程中的尺寸要求，包括塔体主体、内部构件以及焊缝本身的尺寸规范。这些要求对于确保酸雾净化塔的结构强度、密封性能和高效运行至关重要，同时也关系到设备的使用寿命和安全性。通过对各部分尺寸要求的深入分析，为酸雾净化塔的焊接制造提供全面的技术指导。
一、引言

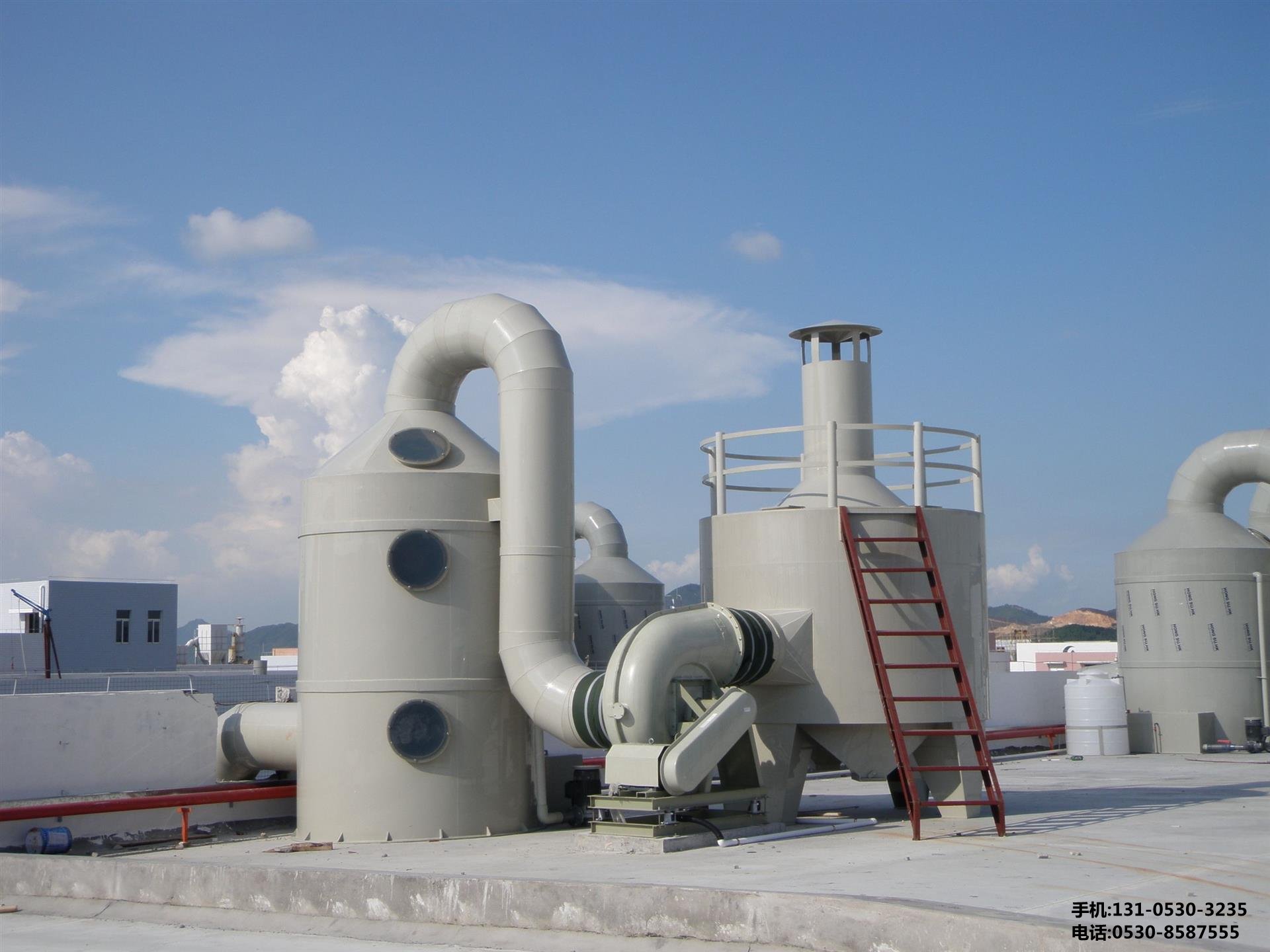

酸雾净化塔作为一种用于处理工业酸性废气的关键设备，其焊接质量直接影响到设备的整体性能和运行效果。在焊接过程中，严格的尺寸要求是保证塔体结构稳定性、气密性以及各部件之间***配合的基础。任何微小的尺寸偏差都可能导致泄漏、振动、腐蚀加剧等问题，进而降低酸雾净化塔的净化效率和使用寿命。因此，深入了解并遵循酸雾净化塔焊接的尺寸要求具有极其重要的意义。
二、塔体主体焊接尺寸要求
（一）塔体直径与壁厚
1. 直径精度
酸雾净化塔的塔体直径应根据设计处理风量和气体流速等参数确定，其焊接后的直径偏差应控制在±[X]mm 范围内。例如，对于直径较***的塔体（如超过[具体直径数值]mm），允许的偏差范围可能相对较宽，但一般不超过±5mm。这是因为较***的直径尺寸在一定程度上可以承受稍***的偏差，而不会对整体结构性能产生过***影响。然而，对于较小直径的塔体，直径偏差要求则更为严格，可能需控制在±2mm 以内，以确保气体在塔内的均匀分布和稳定流动。
在测量塔体直径时，应采用专业的测量工具，如卷尺或激光测距仪，沿塔体圆周多个方向进行测量，取平均值作为实际直径数值，并与设计直径进行对比，判断是否符合偏差要求。
2. 壁厚均匀性
塔体壁厚是保证其承压能力和结构强度的关键因素。焊接过程中，应确保壁厚的均匀性，其偏差不得超过±[Y]mm。一般来说，对于常用材质和规格的酸雾净化塔，壁厚偏差要求可能在±0.5mm 至±1mm 之间。例如，若设计壁厚为 8mm，则实际壁厚应在 7.5mm 8.5mm 范围内。
壁厚不均匀可能会导致局部应力集中，在受到内部压力或外部振动等作用时，容易引发裂缝或变形。为了保证壁厚均匀，在焊接前应仔细检查板材的厚度，对于存在厚度差异较***的板材，应进行筛选或预处理。在焊接过程中，焊工需合理控制焊接参数，如焊接电流、电压和焊接速度等，避免因焊接热输入不均匀而导致壁厚变化。
（二）塔体直线度与垂直度
1. 直线度要求
酸雾净化塔的塔体在焊接完成后，其轴线应保持一定的直线度。直线度偏差一般要求不超过塔体长度的[Z]/[具体数值]，通常不超过 1/1000 至 1/500。例如，对于一座高度为 10m 的酸雾净化塔，其直线度偏差应控制在 10mm 20mm 范围内。
检测塔体直线度可采用拉钢丝法或光学仪器测量法。拉钢丝法是在塔体两端固定钢丝，通过测量钢丝与塔体表面之间的间隙来确定直线度偏差。光学仪器测量法则利用水准仪、经纬仪等设备，按照一定的测量间隔对塔体进行观测，获取各点的坐标数据，从而计算出直线度偏差。
2. 垂直度要求
塔体的垂直度对于其稳定安装和正常运行同样至关重要。焊接后的塔体垂直度偏差应不超过塔体高度的[M]/[具体数值]，通常在 1/1000 左右。这意味着对于高度为 10m 的塔体，垂直度偏差不应超过 10mm。
垂直度测量可使用垂直度测量仪或铅垂线法。垂直度测量仪能够直接读取塔体在垂直方向上的偏差数值；铅垂线法则是在塔体旁边悬挂铅垂线，通过测量塔体不同高度处与铅垂线之间的距离，计算垂直度偏差。
三、内部构件焊接尺寸要求
（一）填料支架
1. 间距精度
填料支架的主要作用是支撑填料层，其间距的准确性直接影响填料的均匀分布和气流通过的效果。填料支架的间距偏差应控制在±[N]mm 范围内，一般不超过±5mm。例如，设计间距为 300mm 的填料支架，实际间距应在 295mm 305mm 之间。
在焊接填料支架时，应使用定位夹具或模板来确保间距的一致性。焊接完成后，通过测量相邻支架之间的距离，检查是否符合设计要求。若发现间距偏差过***，应及时进行调整或修复，以免影响填料的安装和酸雾净化塔的净化效率。
2. 水平度要求
填料支架应保持水平状态，其水平度偏差不得超过[P]mm/m，通常在 1mm/m 2mm/m 之间。这是因为如果填料支架不水平，填料在放置过程中会出现倾斜或堆积不均匀的情况，导致气流短路或局部阻力增***。
检测填料支架的水平度可采用水平仪，将水平仪放置在支架表面上，观察气泡位置，判断支架是否水平。若水平度不符合要求，可通过在支架底部添加垫片或对支架进行校正焊接等方式进行调整。
（二）喷淋系统
1. 喷头位置与角度
喷淋系统中喷头的位置和角度对于酸雾的洗涤效果有着重要影响。喷头的位置偏差应控制在±[Q]mm 范围内，角度偏差应在±[R]°以内。例如，设计要求喷头位于某一***定坐标位置，实际安装位置与设计位置的平面偏差不得超过±10mm，垂直偏差不得超过±5mm；喷头的喷射角度偏差应在±5°以内，以确保喷淋水能够均匀覆盖填料层，达到***的洗涤效果。
在焊接喷淋系统的管道和支架时，应严格按照设计图纸确定喷头的位置和角度。使用角度测量工具对喷头角度进行***调整，并通过定位块或夹具固定喷头位置，然后进行焊接。焊接完成后，再次检查喷头的位置和角度，确保符合尺寸要求。
2. 管道连接尺寸
喷淋系统的管道连接必须紧密且尺寸准确。管道的对接焊缝错边量应不超过壁厚的[S]%，且不超过[具体数值]mm，一般不超过 10%壁厚且不***于 1mm。例如，对于壁厚为 5mm 的管道，错边量应控制在 0.5mm 以内。
管道的坡口形式和尺寸也应符合设计要求。坡口角度偏差应在±[T]°范围内，钝边尺寸偏差应在±[U]mm 范围内。正确的坡口形式和尺寸能够保证管道焊接的质量，减少焊接缺陷的产生。在焊接前，应使用坡口加工设备对管道坡口进行加工，并进行检查，确保坡口符合尺寸要求后再进行焊接。
四、焊缝尺寸要求
（一）焊缝余高
1. 正面余高
酸雾净化塔焊缝的正面余高应控制在[V]mm 至[W]mm 之间。一般来说，对于较薄的板材（如厚度小于 6mm），正面余高可能在 0mm 1mm 之间；对于较厚的板材（如厚度***于 10mm），正面余高可在 1mm 3mm 之间。适当的正面余高能够保证焊缝的强度和密封性，但过高的余高可能会导致应力集中，增加焊缝开裂的风险。
在焊接过程中，焊工应根据板材厚度和焊接工艺参数合理控制焊接速度和填充金属量，以获得合适的正面余高。焊接完成后，使用焊缝余高测量工具（如焊缝余高尺）对焊缝正面余高进行测量，对于超出范围的余高，可采用打磨等方法进行修整。
2. 背面余高
焊缝的背面余高要求相对较低，一般不超过[X]mm。对于一些重要部位或承受较***压力的焊缝，背面余高应尽量控制在 0mm 1mm 之间。背面余高过***可能会影响焊缝的背面成型质量，造成焊缝根部未熔合或夹渣等缺陷。
在无法进行双面焊接的情况下（如某些***殊结构的塔体内部焊缝），可采用清根等工艺措施，确保背面焊缝的余高符合要求。清根后，应对焊缝背面进行打磨和清理，去除氧化皮和杂质，然后再进行焊接。
（二）焊缝宽度
1. 均匀性要求
焊缝宽度应保持均匀，其偏差不得超过±[Y]mm。均匀的焊缝宽度能够保证焊缝的力学性能一致，避免因宽度不均匀而导致的应力分布不均。例如，对于设计焊缝宽度为 10mm 的焊缝，实际宽度应在 9mm 11mm 之间。
在焊接过程中，焊工应保持稳定的焊接速度和摆动幅度，通过练习和经验积累，掌握***焊接技巧，使焊缝宽度符合要求。同时，在多层多道焊接时，应注意每层焊缝的宽度控制，避免出现过宽或过窄的焊缝。
2. 与母材过渡
焊缝与母材之间的过渡应平滑，不得有急剧的宽度变化。焊缝边缘与母材的融合应******，无明显的咬边或未熔合现象。咬边深度不得超过[Z]mm，长度不得超过焊缝长度的[具体比例]。例如，咬边深度不得超过 0.5mm，长度不得超过焊缝长度的 10%。
为了实现******的焊缝与母材过渡，在焊接前应清理母材表面的油污、铁锈等杂质，保证焊接区域的清洁。在焊接过程中，合理调整焊接参数，如焊接电流、电弧电压和焊接速度等，使电弧能够充分熔化母材和填充金属，形成平滑的过渡。
五、结论
